آیا می دونستید شناخت انواع الکترود جوشکاری برق نقش حیاتی و تعیین کننده ای در کیفیت جوش شما خواهد داشت. ما قراره شما را با الکترود های جوشکاری و انواع اون آشنا کنیم ،تا شما براحتی الکترود مناسب برای فلزاتی مثل آهن ، استیل و آلومینیوم را انتخاب کنید.
الکترود جوشکاری چیست؟
الکترود میله ای فلزی ست که هنگام جوشکاری پس از برقرار شدن قوس الکتریکی نوک آن ذوب شده و فلز مذاب بین دو قطعه فلزی قرار گرفته که پس از سرد شدن اتصال صورت می گیرد
لازمه که بدونید الکترود ها در جوشکاری برق دارای پوششی خاص هستند که کار آنها در لحظه ذوب محافظت از حوضچه مذاب و جلوگیری از اکسید شدن قطعه میباشد
انواع الکترود جوشکاری برق فرایند SMAW + کاربرد
به طور کلی انواع الکترود های جوشکاری در قوس الکتریکی به دو بخش تقسیم میشود
- الکترود ها از نظر پوشش
- الکترود ها از نظر فلز و آلیاژ

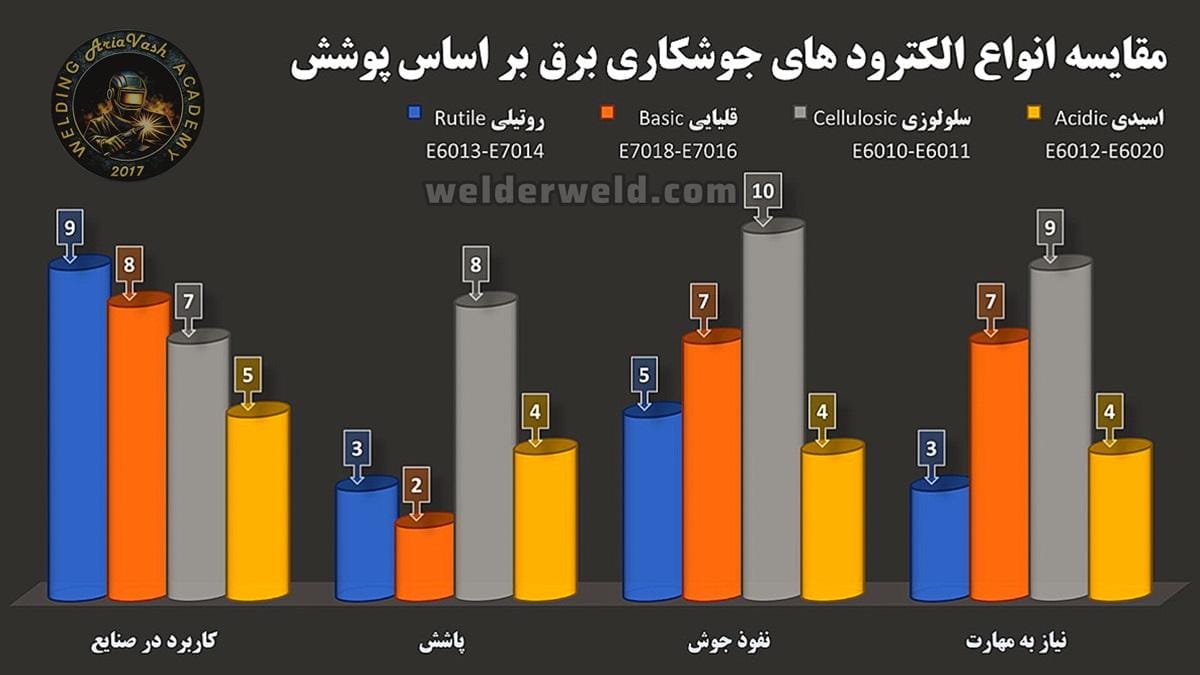

انواع الکترود های جوشکاری برق از نظر پوشش
1- الکترود روتیلی (Rutile) :
این نوع الکترود ها برای انجام کارهای عمومی در جوشکاری استفاده می شود ، پاشش کم و ظاهر تمیز جزو ویژگی های این الکترود ها محسوب میشود.
2- الکترود قلیایی (Basic) :
از این الکترود ها به دلیل استحکام بالا برای سازه های مقاوم و صنعتی استفاده میشود.یکی از ویژگی های الکترود های قلیایی مقاومت در برابر ترک می باشد
3- الکترود سلولوزی (Cellulosic) :
الکترود های سلولوزی با ایجاد قوس بسیار قوی و نفوذ بالا یکی از بهترین الکترودهایی می باشد که در جوشکاری خطوط لوله در پروژه های صنعتی بعنوان جوش نفوذی از آن استفاده میشود
4- الکترود اسیدی (Acidic) :
الکترودها از نوع اسیدی معمولا خیلی کاربرد ندارد این نوع الکترود استحکام کم و ظاهر جوش بهتری نسبت به سایر الکترودها دارد
انواع الکترود های جوشکاری برق از براساس فلز و آلیاژ :
یکی از مهمترین بخشهای راهنمای انتخاب الکترود مناسب توجه به جنس فلز و نوع آلیاژ است که در اینجا به چهار مورد آن اشاره کردیم
1-الکترودهای فولاد کربنی :
بیشترین استفاده در صنایع از این نوع الکترودها میباشد که برای جوشکاری آهن و فولادهای معمولی در پروژه های مختلف ساختمانی ، کارگاهی و .. مورد استفاده قرار میگیرد
2-الکترود استیل (Stainless Steel) :
الکترودهای استنلس استیل برای جوشکاری فولادهای ضد زنگ (استیل) استفاده می شود این الکترود ها دارای مقاومت زیادی در برابر خوردگی دارند به همین دلیل برای صنایع غذایی و دارویی بسیار پرکاربردند.
3-الکترود آلومینیوم :
ازین الکترود برای جوشکاری قطعات آلومینیوم استفاده می شود. این نوع الکترود ها به دلیل انتقال حرارت بالا در جوشکاری آلومینیوم نیاز به بالا بودن آمپر دارند
4-الکترود چدن :
در جوشکاری چدن بدلیل خشک بودن و شکنندگی بالا از الکترود های مخصوص چدن برای جلوگیری از ترک استفاده می شود.
مهمترین مشخصات الکترود جوشکاری برق که باید بدانید!

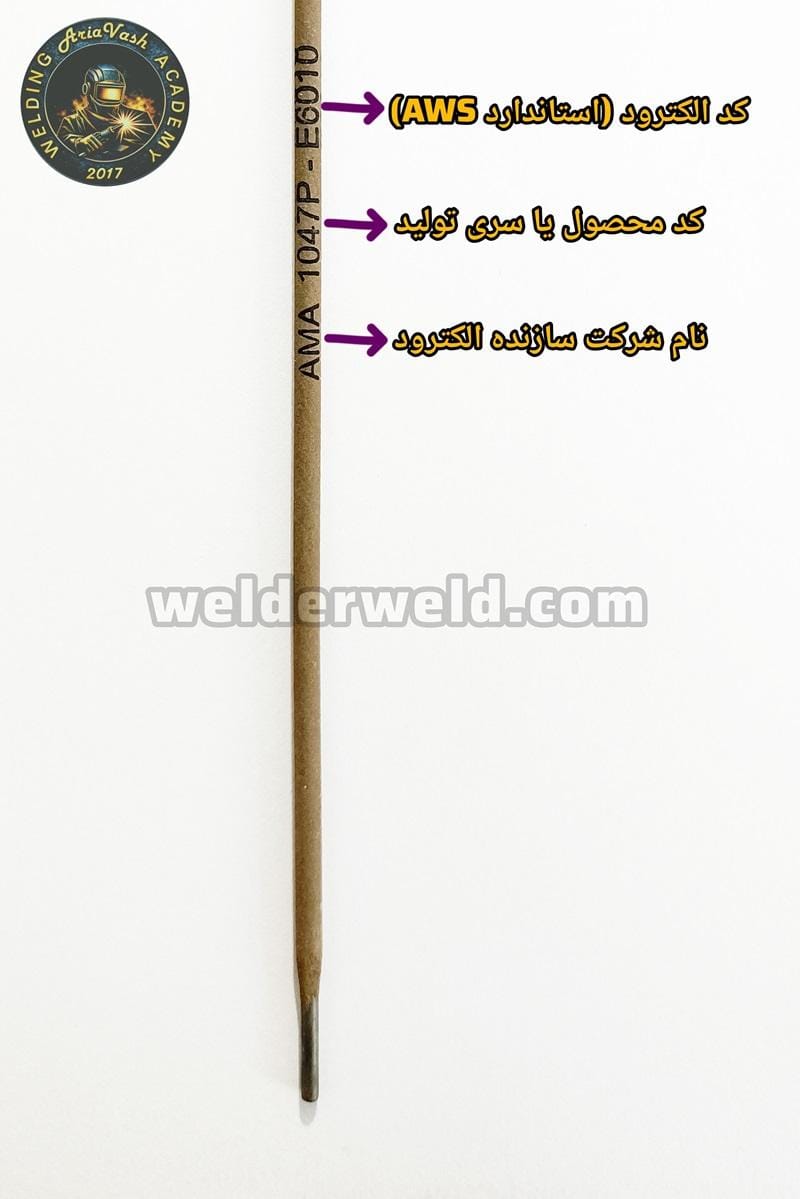

1)کد الکترود: زمانی که الکترود تهیه میکنید روی بسته و خود الکترود یک کد میبینید مثلا (E6013) ، این کد راهنمای انتخاب بهترین الکترود برای شماست. مثلا ساختار الکترود E6010 بر اساس کد به شرح زیر میباشد:
- حرف E به معنی Electrode (الکترود) میباشد.
- عدد 60 یعنی استحکام کششی فلز جوش برابر 60000PSI(واحد اندازه گیری فشاریا استحکام) می باشد
- رقم 1 وضعیت جوشکاری را مشخص میکند که رقم 1 یعنی در تمام حالت های جوشکاری مورد استفاده است.
- رقم 0 مشخص کننده نوع پوشش میباشد ، 0 یعنی نوع پوشش سلولوزی سدیمی و مناسب برای جریان DC با نفوذ بالا
3) نوع پوشش: به روکش الکترود گفته میشود که توجه به انتخاب درست آن باعث بالا رفتن کیفیت جوش خواهد شد
4) نوع جریان AC/DC: یعنی اینکه الکترود با چه جریان برقی از دستگاه جوش شما کار میکند
4 نکته طلایی در انتخاب بهترین الکترود
تجربه نشان داده اگر میخواهید یک جوش باکیفیت و تمیزی داشته باشید اول باید بهترین و مناسب ترین الکترود را برای جوشکاری انتخاب کنید. نکات زیر قطعا به شما کمک خواهد کرد.
- انتخاب الکترود بر اساس نوع فلز پایه : قبل از هرچیز باید ببینید فلز شما چیست برای مثال اگر فولاد ساختمانی باشد بهترین انتخاب الکترود های معمولی(E6013) هستند
- انتخاب بر اساس ضخامت قطعه کار : یعنی با توجه به ضخامت قطعه کار شما می دانید که چه قطری از الکترود را انتخاب کنید. مثلا ورق 2 میل الکترود 2.5 میلی متر یا قطعه 8 میلی متر الکترود 4 میلی متر
- دقت در انتخاب پوشش الکترود: پوشش الکترود نوع عملکرد آن را مشخص می کند. برای مثال اگر الکترود برای جوشکاری کارهای عمومی نیاز دارید پوشش روتیلی (E6013) یا اگر برای انجام جوشکاری نفوذی لوله های فشار قوی پوشش سلولوزی (E6010) بهترین انتخاب است
- تشخیص درست الکترود براساس نوع جریان: در جوشکاری 2 نوع جریان وجود دارد. جریان AC و DC ،که بعضی از الکترود ها با هردو جریان کار میکند و بعضی از آنها با یکی از جریان ها بهتر عمل میکند
سوالات رایج در مورد الکترود جوشکاری برق
آیا الکترود جوشکاری تاریخ انقضا دارد؟
بله. زمانیکه الکترود مدت زمان طولانی یا در فضای مرطوب نگهداری شود مواد شیمیایی پوشش آن آسیب میبیند و باعث ایجاد قوس ناپایدار ، پاشش زیاد ویا ترک جوش میشود
الکترود 6013 برای چه کارهایی استفاده می شود؟
این الکترود بسیار پرکاربرد به دلیل قوس نرم و پاشش کم کار با آن راحتتر است به همین دلیل در بسیاری از کارها مثل سازه های ساختمانی ، درب و پنجره ، نرده ها و چارچوبها ،امور کارگاهی سبک ، قطعات آهنی مختلف ویا تعمیر قطعات شکسته .. به کار میرود.
چرا الکترود هنگام جوشکاری به قطعه کار میچسبد؟
چسبیدن الکترود به دلیل آمپر نامناسب دستگاه ، عدم رعایت فاصله درست الکترود با قطعه کار ، حرکت دست نادرست هنگام جوشکاری ویا استفاده از الکترود بی کیفیت در جوشکاری اتفاق می افتد.
چرا بعضی از الکترود ها هنکام جوشکاری دود زیادی تولید میکنند؟
دود زیاد معمولا بخاطر نوع پوشش الکترود است برای مثال الکترود های سلولوزی (6010) بدلیل نوع مواد شیمیایی در پوشش هنگام سوختن دود زیاد تولید میکند. البته عوامل دیگر مانند آمپر بیش از حد ، وجود رنگ و چربی روی قطعه کار و کیفیت پایین الکترود هم باعث تولید دود زیاد می شوند.
آیا الکترود مرطوب قابل استفاده است؟
در بعضی مواقع اگر رطوبت کم باشد و الکترود با خشک کردن در دستگاه گرم کن الکترود (آون) رطوبتش گرفته شود ، الکترود قابل استفاده است.
آیا برند الکترود روی کیفیت جوش تاثیر دارد؟
بله ، ساخت الکترود توسط برند های معتبر بدلیل استفاده از مواد مرغوب برای تولید باعث بالا رفتن کیفیت جوشکاری می شود.
نتیجه گیری شناخت انواع الکترودها در جوشکاری قوس الکتریکی
پس نتیجه میگیریم اگر شما میخواهید وارد حرفه جوشکاری برق (قوس الکتریکی) شوید بهتر است انواع الکترود جوشکاری برق را بشناسید و از الکترودهای پرکاربرد و ساده تر مثل E6013 شروع کنید و در صورتی که یک جوشکار با تجربه هستید شناخت هرچه بیشتر انواع الکترود جوشکاری برق ، کیفیت نهایی جوش تان را بشدت افزایش میدهد که همین امر باعث بالا رفتن جایگاه شغلی تان در میان مخاطبین این صنعت خواهد شد. ضمنا اگر علاقمند به یادگیری حرفه ای در مورد ویژگی های منحصر به فرد الکترود های تخصصی و پرکاربرد بازار هستید به مقالات مرتبط دیگر سایت مراجعه نمایید.
